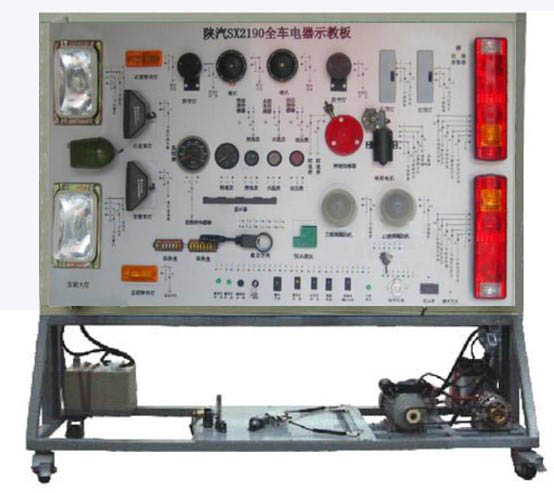

HY-QC290陜汽2190全車電器實訓臺

 一、產品簡介 陜汽2190全車電器實訓臺設備采用全新陜汽2190整車電器實物為基礎，充分展示汽車儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等汽車電器各系統的組成結構和工作過程。

適用于對整車電器理論和維修實訓的教學與培訓。

二、功能特點1.真實可運行的汽車整車電器系統，充分展示汽車整車電器系統的組成結構。接通電源，操縱示教板上的各種電器開關、按鈕、真實演示汽車儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等汽車電器各系統的工作過程。2.設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車整車電器各系統的工作原理。3.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。4.設備面板部分采用面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置。三、技術規格外形尺寸（約）：2080×700×1900mm(長×寬×高)動力電源：三相四線(或三相五線)380V±10% 50Hz工作電壓：直流24V工作溫度：-40℃～+50℃三相異步電動機型號：YT 100L1-4電壓：AC 220V/380V功率：2.2KW轉速：1420r/min顏色：7032鋼管：40*40*3mm機柜：1.5mm冷板沖壓成形，背面設置維修門；

移動腳輪：100*60mm
