建筑給排水設備實訓

HYLYGS-1型變頻恒壓供水系統實訓裝置
產品簡介:

HYLYGS-1型變頻恒壓供水系統實訓裝置一、系統概述: 變頻恒壓供水系統實主裝置集PLC、變頻調速、過程控制、工程組態技術于一體。它由六層住宅消防、

服務熱線

02162273926

立即咨詢

產品展示

product
產品介紹

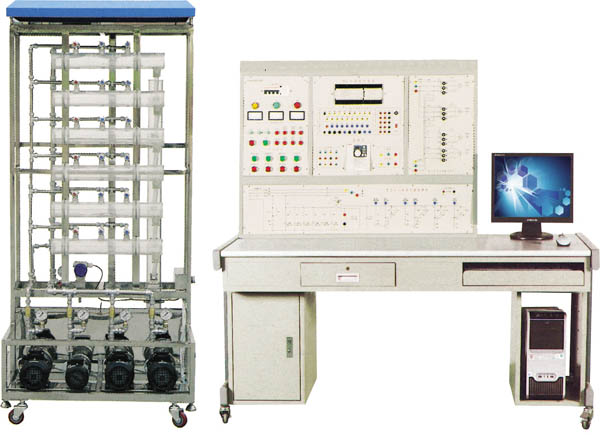

HYLYGS-1型變頻恒壓供水系統實訓裝置


一、系統概述:

      變頻恒壓供水系統實主裝置集PLC、變頻調速、過程控制、工程組態技術于一體。它由六層住宅消防、生活供水系統(實物模型),控制平臺兩大部分組成,包含了可編程控制器、變頻器、變頻磁力驅動泵、休眠泵、消防泵、壓力變送器、壓力儀表、輸水管道、消防栓、家用水龍頭、蓄水池等工程設備。控制平臺采用PLC+變頻器的開放式控制結構,可以完成多種模式下的樓層恒壓供水實訓實訓,為教學研究變頻恒壓供水技術提供一個開放的操作平臺。



二、系統功能
1、控制平臺采用PLC+變頻器的開放式控制結構,提供組態軟件和PLC開發環境,可以讓學生自行設計控制方案,靈活性強。
2、控制平臺有熱過載保護、過流保護、漏電保護、接地保護、工頻和變頻聯鎖控制等多重保護機制。
3、控制系統能模擬真實的給水系統,有自動控制和手動控制兩種控制方式,當自動控制失效時,系統由手動控制方式運行。
4、控制對象全部使用不銹鋼和有機玻璃器件,保證不生銹、不易老化;模擬六層大樓給水系統,具有有生活水系統和消防水系統兩種水路模型;動力系統由四臺水泵構成,其中兩臺常規變頻循環泵,一臺休眠小泵,一臺消防泵,能夠模擬常規生活供水系統、消防供水系統和夜間小流量供水系統,能夠生動模擬大樓給排水系統的典型結構。
三、實訓項目
1、控制屏結構認識與調試
2、單泵控制變頻恒壓供水
3、雙泵切換變頻恒壓供水
4、生活水系統靜態壓力控制
5、生活水系統動態壓力控制
6、生活水系統的分時控制
7、夜間休眠模式下的供水
8、消防狀態控制
9、綜合控制系統
四、技術參數
輸入電源:三相四線~380V±10%  50Hz
環境溫度:+4℃~+45℃
裝置容量:<5kVA
外形尺寸:控制屏1620mm×805mm×1590mm,控制柜900mm×760mm×1960mm
安全保護:具有漏電自動保護裝置
 五、基本配置
1、電源控制屏(鐵質雙層亞光密紋噴塑結構,鋁質面板)
(1)交流電源(帶有過流保護):單相交流電  220V  50Hz
三相交流電  380V  50Hz
(2)三相電源指示燈
(3)三相電源指示儀表
2、樓宇實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構,桌面為防火、防水、耐磨高密度板,結構堅固,形狀似長方體封閉式結構,造型美觀大方;設有兩個大抽屜、柜門,用于放置工具、存放資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪和固定調節機構,便于移動和固定。
3、PLC
PLC采用西門子CPU224系列控制器,提供了PLC開發環境,可以讓學生自行設計控制方案。
(1)生活供水管網的恒壓供水
(2)可實現以天為周期的定時控制壓力控制,以適應供水壓力變化的需求
(3)夜間可啟動休眠小泵運行實現節能,實現小流量下的生活供水
(4)火警狀態,可自動啟動消防泵,完成消防模式下的恒壓供水
(5)可實現帶上位機系統的PID控制
4、手動控制裝置
控制系統采用手動控制和自動控制兩種控制方式,手動控制器在實際工程應用中具有十分的重要性,在該裝置當中加入該裝置具有如下作用:
(1)在自動控制器失效的狀態下,手動控制系統可以保證系統的可靠運行
(2)在系統投入自動控制前,可用手動控制器檢驗動力線路和動力設備的運行工況,可靠保護PLC和變頻器設備
5、恒壓供水模型
供水模型全部使用不銹鋼和有機玻璃器件,保證不生銹、不易老化;模擬六層大樓給水系統,具有有生活水系統和消防水系統兩種水路模型;動力系統由四臺水泵構成,其中兩臺常規變頻循環泵,一臺休眠小泵,一臺消防泵,能夠模擬常規生活供水系統、消防供水系統和夜間小流量供水系統,能生動模擬大樓給排水系統的典型結構
6、監控軟件:配備監控系統軟件,可以實現對供水過程的全監控。實現控制系統的參數整定和狀態分析。組態軟件,可以讓學生自行設計監控界面。
