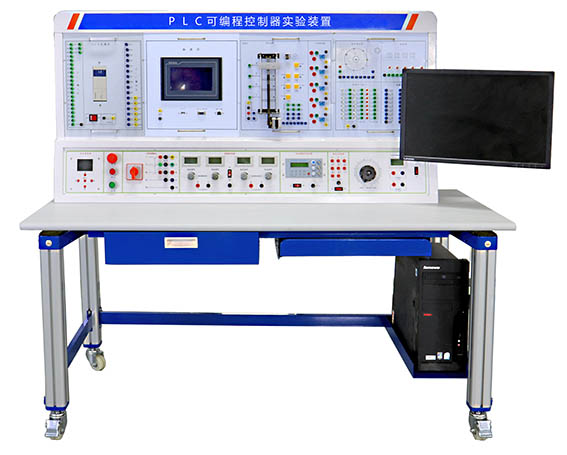

HY-PLC2H型可編程控制器、變頻調速綜合實驗裝置（網絡型）

一、概述
      HY-PLC2H型PLC可編程控制器實驗、變頻調速綜合實驗裝置（網絡型）是專為目前我國各院校開設的《可編程控制器技術》、《可編程控制器及其應用》、《變頻調速技術》等課程配套設計的。集可編程邏輯控制器、通信編輯器、編程軟件、工控組態軟件、仿真教學軟件、模擬控制實驗?zāi)K、實物等于一體，可直觀地進行PLC的基本指令訓練，多個應用廣泛的PLC實際應用模擬實驗和實物控制實驗，同時也為了高層次的設計開發實驗提供良好的條件。為了結合教學要求，設計過程中參考了國內多種教材，從中精選出二十七組典型性的實驗項目，配備三相鼠籠異步電機、繼電器、變頻器能完成多個電氣控制實驗。

二、特點
 1、PLC可編程控制器實驗裝置采用組件多結構更換實驗?zāi)K便捷，如需擴展功能或開發新實驗，只需添加實驗?zāi)K即可，永不淘汰。
 2、雙口接線法 PLC主機與實驗?zāi)K之間的連接即可采用自鎖緊接插線單線逐點連接，以提高動手動腦能力，加深了解PLC的結構功能，又可通過排線一次性連接，以提高實驗連接速度，與單一連接法相比具有絕對優越性。
 3、實驗對象形像逼真，接近工業現場的實際應用，通過本實驗裝置的訓練，學生很快就能適應現場的工作。
 4、采用三菱FX1N-40MR主機 集成數字量I/O（24路數字量輸入/16路數字量輸出）
5、組態棒圖教學采用MCGS工控組態軟件，所有實驗都已編輯出形象直觀、動感強、教學效果好的組態棒圖，進行實驗動態跟蹤教學。
6、PLC主機網絡實驗教學：
該實驗裝置具有兩種通訊模式：A、1：N通信，一臺電腦（主站）控制PLC主機（從站）進行通信實驗；B、N：N通信，PLC主機與PLC主機間實現通信，任何一臺PLC主機（主站）與PLC主機（從站）通信。
三、裝置構成
1、 三相電源，直流穩壓電源、安全保護裝置
2、 實驗?zāi)K：
 （1）交通信號燈PLC自動控制實驗?zāi)K
 （2）攪拌器的PLC自動控制實驗?zāi)K
 （3）LED數碼管顯示PLC自動控制實驗?zāi)K（實物）
 （4）四層電梯的PLC自動控制實驗?zāi)K （實物）
 （5）加工中心刀具庫選擇控制實驗?zāi)K（實物）
 （6）藝術彩燈造型的PLC控制實驗?zāi)K
 （7）電機的自動控制實驗?zāi)K（實物）
 （8）步進電機的PLC控制實驗?zāi)K（實物）
 （9）模擬電視發射塔實驗?zāi)K
 （10）自動送料裝車系統實驗?zāi)K
 （11）自動售貨機實驗?zāi)K
 （12）自動成型系統實驗?zāi)K
 （13）水塔自動供水系統實驗?zāi)K
 （14）郵件自動分揀系統實驗?zāi)K
 （15）自動洗衣機系統實驗?zāi)K
 （16）電鍍系統實驗?zāi)K
 （17）繼電器控制實驗?zāi)K（一）
 （18）不銹鋼電機導軌，光碼盤測速系統（配1024光電編碼器）
 （19）基礎實驗?zāi)K
（20）變頻器實驗?zāi)K（選用三菱S520變頻器）
3、PLC可編程控制器實驗操作桌
4、編程應用軟件
5、PLC仿真實訓軟件一套：
（1）通過PLASH虛擬環境實時顯示PLC的運行狀態
（2）可以實現PLC虛擬接線，并對接線進行錯誤檢查
（3）PLC編程訓練、PLC程序編寫測試等功能
（4）實現PLC運行模擬，對錯誤程序進行檢查
6、工控組態軟件一套：
  打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖，并進行實訓動態跟蹤教學。
7、PLC可編程控制器（接口都已引到面板）及轉接通迅電纜。
四、技術性能
1、輸入電源：三相四線電源，輸入時指示燈亮。
2、電源輸出：有漏電型保護器、過載、短路保護裝置。
A．三相四線380V輸出，由三只電壓表指示輸出電壓
 B．～220V通過安全插座輸出
 C．+24V/2A直流穩壓輸出
 D．+5V/1A直流穩壓輸出
 E．0-15V可調直流輸出0-20mA可調電流輸出
F．恒流源
3、PLC可編程控制器：三菱FX3U-48MR

4、重量：100Kg
5、外形尺寸：160×75×150 cm3
五、基本實驗項目
1．與、或、非邏輯功能實驗
2．定時器、計數器功能實驗
3．跳轉、分支功能實驗
4．移位寄存器實驗
5．?dāng)?shù)據處理功能實驗
6．微分、位操作實驗
7．交通信號燈PLC自動控制實驗
8．?dāng)嚢杵鞯腜LC自動控制實驗
9．LED數碼官顯示PLC自動控制實驗（實物）
10．四層電梯的PLC自動控制實驗（實物）
11．加工中心刀具庫選擇控制實驗（實物）
12．藝術彩燈造型的PLC控制實驗
13．電機的自動控制實驗 （實物）
14．步進電機的PLC控制（實物）
15．模擬電視發射塔實驗實驗
16．自動送料裝車系統控制實驗
17．自動售貨機實驗
18．自動成型實驗
19．水塔自動供水控制系統實驗
20．郵件自動分揀實驗
21．自動洗衣機控制系統模擬實驗
22．電鍍過程控制實驗
23．三相鼠籠式異步電動機點動和自鎖PLC控制(實物)
24．三相鼠籠式異步電動機聯動正反轉PLC控制(實物)
25．三相鼠籠式異步電動機帶延時正反轉PLC控制(實物)
26．三相鼠籠式異步電動機Y/△轉換起動PLC控制(實物)
27．變頻器功能參數設置與操作實驗
28．基于PLC通信方式的變頻器開環調速
29．變頻器速度閉環反饋系統實驗
30．變頻器開環運行實驗
31．變頻器多段速度運轉實驗
32．變頻器外部操作實驗
33．MCGS組態棒圖實驗教學,利用已編輯好組態棒圖,對以上任何實驗進行動態跟蹤教學實驗
34．針對實驗項目的具體要求，學生自行編輯組態棒圖進行實驗。
