HYWLW-7物聯網綜合布線實訓室設備

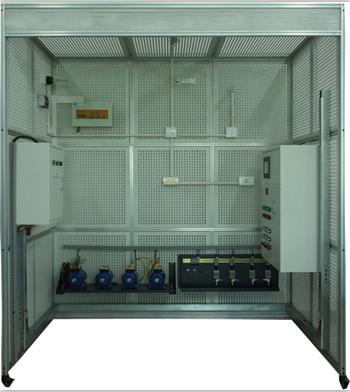

一、多功能綜合布線實訓裝置

1．提供物聯網綜合布線工程模擬現場環境。
2．具有網絡綜合布線工作區、水平、管理、干線、設備室、建筑群和進線
間等多個系統功能子系統區域。
3．提供數據、語音交換樞紐功能和智能布線鏈路系統等功能。
4．模塊化靈活組裝。

5．可完成物聯網綜合布線工程設計、施工、驗收

二、多功能仿真墻模塊
1．具有網絡綜合布線設計和工程技術實訓功能。
2．能夠同時開展 10 個工作區子系統、設備間子系統、干線子系統、水平子系統等項目的實訓功能
三、物聯網綜合布線配套實訓設備
1．標準網絡機柜（19 寸 32U，2 臺）。
2．壁裝網絡機柜（19 寸 9U，3 臺）。
3．網絡配線架（機架式）/ 通信跳線架（機架式）（各 6 個）、語音配線架（機架式）/110 配線架（機架式）（各6 個）、有線電視配線架（6 個）、SC/ST光纖配線架（各 6 個）。
4．雙口底盒、面板/網絡模塊/電話模塊（1 套）、TV 面板
四、光纖性能測試平臺
1. 光源通斷測試。
2. 光功率計測試。
3. 光纖傳輸性能測試：ping 包測試、誤碼測試。
4. 光纖 OTDR 測試
五、線纜測試儀
1．支持網線、電話線、同軸電纜、光纜等的短路和錯接測試。
2．能自由切換多種測試模式。
3．能進行光纖通斷測試方面測試。
4．接口：USB、TF 存儲卡接口等
六、光纖熔接機
1. 支持 SM（單模）、MM（多模）、DS（色散位移）、NZDS（非零色散位移）光纖的熔接。
2. 接續損耗：≤0.02 dB（SM），≤0.01 dB（MM），≤0.04 dB（DS），≤0.04 dB（NZDS）。
3. 回波損耗：≤－40 dB。
4. 適用光纖：皮線光纜、0.25 mm和 0.9 mm 普通光纖、SC 和 FC 等連接器
七、光纖快速冷接設備
1．適用直徑： φ 0.25 mm和 φ 0.90 mm。
2．光纖類型：單模、多模。
3．插入損耗：≤0. 10 dB（1310 nm和 1550 nm）。
4．回波損耗：≤?40 dB
八、路由器
1．10/100 Mbit/s 端口：≥2 個。
2．同步/異步串口：≥2 個。
3．控制口：≥1 個。
4．剩余擴展槽：≥1 個（可支持 LAN接口模塊、WAN接口模塊、語音模塊）。
5．報文轉發能力：≥100 Kbit/s。
6．支持靜態路由、RIPv1/ RIPv2、OSPF。
7．支持 NAT
九、二層交換機
1．10/100 Mbit/s 端口：≥24 個。
2．1000 Mbit/s 擴展槽：≥2 個。
3．控制口：≥1 個。
4．支持堆疊臺數：≥8 個。
5．背板帶寬：≥12.8 Gbit/s。
6．包轉發率：≥6.6 Mbit/s
十、管理控制器
1．10/100 Mbit/s 端口：≥1 個。
2．支持同時管理和控制的網絡設備數量：≥8 個。
3．控制口：≥1 個
十一、防火墻
1．10/100 Mbit/s 端口：≥3 個。
2．控制口：≥1 個。
3．最大并發連接數：≥50 000 個。
4．網絡吞吐量：≥100 Mbit/s。
5．支持網橋和路由模式，具備 NAT功能
十二、無線路由器
1．支持 IEEE 802.11a、IEEE 802.11b、IEEE 802.11g、IEEE 802.11n 等傳輸協議。
2．支持 PPPoE。
3．支持 DHCP 客戶機/服務器。
4．支持 NAT。
5．支持靜態路由
十三、網絡安全系統
1．入侵檢測系統（IDS）。
2．10/100 Mbit/s 端口：≥2 個。
3．監控端口：≥1 個。
4．管理端口：≥1 個。
5．每秒最大抓包數：≥100 000bit/s
十四、軟件
1．網絡操作系統。
2．網管軟件。
3．網絡版防病毒軟件
