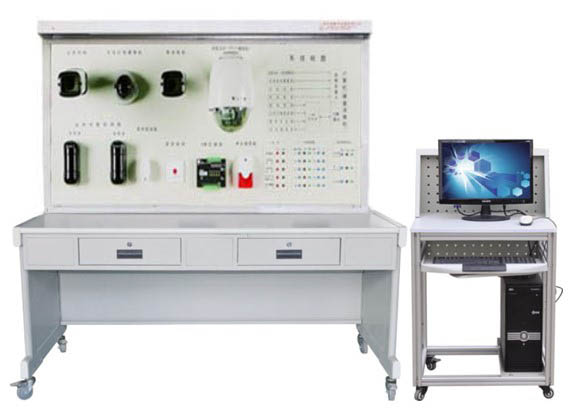

HY-A3B安全防盜及監控系統實訓裝置

一、系統概述
1.安防報警及監控系統實驗裝置”是依據目前建筑電氣、樓宇智能化專業的實驗內容精心設計的綜合實驗裝置。
2.安防報警及監控系統實驗裝置結合當前安防領域的先進技術和LONWORKS總線技術

3.配置多種類型攝像機、硬盤錄像機（視頻采集卡）、主動或被動紅外探測器等，不僅具有防盜報警的功能，而且還實現了閉路監控系統的圖像捕捉、傳輸、控制、圖像處理和顯示全部內容，整個系統穩定可靠，安裝簡單易學，可為教學實驗提供更多的研究內容。

二、系統特點
a.系統采用的LONWORKS現場總線，系統所采用的視頻采集卡所采集的視頻信號代表了當前監控系統的典型應用 b.可實現閉路電視監控系統的圖像捕捉、圖像傳輸、聯動控制、圖像處理、圖像記錄等功能，先進監控設備：視頻采集卡、監視器、多種類型的攝像機以及LON控制器等， 整個系統監控與防盜一體，因而具有較大的實用意義。
三、ZR-16A安防報警及監控系統實驗裝置技術參數
a.實驗臺工作電源：AC220V±10% 50Hz
b. 工作環境：環境溫度-20℃～+45℃ 相對濕度＜85% c. 外形尺寸：1668mm×805mm×1484mm
d. 安全保護：具有漏電自動保護裝置
四、實驗項目
a. 設備及接線認識
b. 鏡頭調試的實驗
c. 系統設防撤防處理的實驗
d. 硬盤錄像操作
e. 系統故障檢測與處理的實驗
f. 數字監控網絡的實驗
六、基本配置
1. 控制屏（鐵質雙層亞光密紋噴塑結構） 交流電源：單相220V 50Hz，帶有過流保護裝置。
2. 實驗桌 a.實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，形狀似長方體封閉式結構 b.設有兩個大抽屜、柜門，分別用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌還設有四個萬向輪和四個固定調節機構，便于移動和固定。
3. 視頻采集卡 a.可分別設置編碼的幀格式(I、B、P幀序列)、圖像質量和碼率、視頻信號的亮度、色度、對比度；并能支持運動檢測，兼容PCI 2.2規范。 b.視頻壓縮的標準：H.264，壓縮比極高，圖像質量好； c.視頻輸入：4路復合視頻信號，支持制式：PAL、NTSC，多種分辨率。 d.輸出碼率：32kbps～1000kbps(CIF)；70kbps～4500kbps(4CIF)。語音壓縮標準：OggVorbis，4路語音線路輸入，16kHz采樣率。輸出碼率：16kbps，支持視頻監控軟件的開發，并提供VC++演示樣例。
4. 一體化攝像機 a.電動變焦彩色攝像機，具有內置光學變焦 (Zoom Lens) 及電子變焦鏡頭 (Digital Lens)功能； b.480線以上的水平分辨率;最低照度0.02Lux； c.可設置區域背光補償及適應多種光照條件的背光補償； d.動態探測；48分貝優質信噪比（S/N）； e.屏幕顯示菜單。三種可選白平衡控制方法：自動追蹤白平衡/自動白平衡控制/手動(R/B增益控制) 。 f.廣播系統：PAL（Phase Alternating Line，逐行倒相制式）標準彩色系統。 g.成像裝置：1/4英寸IT Super HAD CCD。有效像素：752（H）×582（V）。供電電壓：直流12V±10%。

5. LON控制器 a.采用LONWORKS現場總線技術與外界進行通訊，具有網絡布線簡單、易于維護等特點。它完成對開關量信號的采集，并且對開關量設備進行控制。具有5路開關量輸入端口。 b.可采集不同電平的開關量信號。并可通過軟件將其配置成直接輸入、延時輸入、觸發輸入、計時、計數、測頻率等模式。 具有5路開關量輸出端口，可提供無源常開和常閉觸點， 且手動強制輸出按鈕及輸出指示?？刂破鲀炔靠杉啥喾N軟件功能模塊，并提供基于PlugIn技術的標準配置程序，可對其方便地進行配置。 c.可使控制器內部各軟件功能模塊任意組合，相互作用，從而實現了各種邏輯運算與算術運算的功能。
