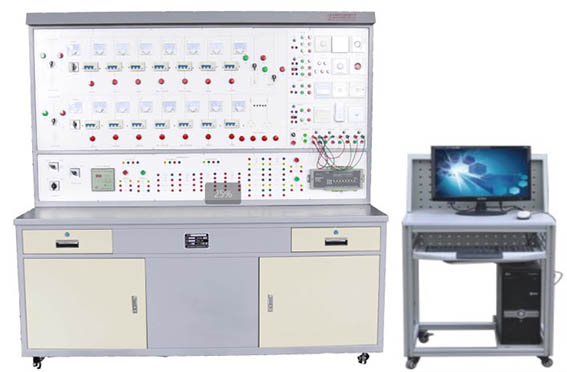

HYLYCX-1B型樓宇供配電系統實訓裝置

一、系統概述：

1、本實驗裝置能滿足《建筑電氣工程技術》、《建筑電氣技術基礎》、《建筑應用電工》、《建筑供配電工程》、《建筑設備自動化系統》、《樓宇設備自動控制》、《智能建筑樓宇自控系統》等專業開設實驗的需要。學生通過實驗，能對樓宇中的供電以及配電基本結構有一個全面了解，掌握建筑設備自動化系統中供配電子系統的應用。

2、本實驗裝置配合智能建筑樓宇供配電系統有關課程，進行有關供配電低壓部分的主要實驗教學，可以讓學生了解樓宇中供配電的基本結構，熟悉供配電監控系統。
3、采用分布式IO采集控制模塊實現對電力系統中各類數據的采集與開關控制；
4.采用先進總線通信協議組網，具有一定的代表性；
5.配備上位機監控系統，可實時監控供配電網絡結構，分析和打印各類電量數據。
6、實驗室安全管理系統軟件參數
（1）該系統集成無線遠程電源管理系統，終端由2.8寸TFT彩色液晶顯示屏和數據采集模塊組成，實時顯示實驗臺三相電流值、三相電壓值、三相有功功率值、三相無功功率、功率因數、頻率等電參數。
（2）終端具有兩級使用權限：普通權限 和 高級權限
（3）穩定可靠的互聯網連接：連接可靠性強，網絡數據延遲小。
（4）終端設備可以單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時預約實驗臺電源開啟關閉功能（云定時）。
（5）終端設備與云端聯動，實時顯示設備使用功率和歷史曲線，實時監控設備的運行狀態、故障預警和異常報警；設備的電參數和運行狀態會實時的映射到智能移動終端；
（6）可遠程設置實驗臺保護電壓和電流，即時的反饋到云端，并顯示在APP上；在APP上的操作權限同高級權限一樣可實現對設備的完全控制。
（7）預付費功能，余額不足時自動上報到云端。
（8）APP可以顯示總有功電量和歷史小時電量/日電量/月電量/年電量統計記錄；
（9）設備分享功能，通過APP可以把設備分享給其他成員。
7、互式考核系統軟件
1、教員系統功能
1）采用專業平臺搭建，可實現對相關科目的理論與實際設備的相關知識的考評，通過教員編輯考評規則及題目來實現對學員學習效果的總結。
2）權限管理，包含用戶的登錄、注銷、管理以及密碼的修改，只有在獲取權限后才能實現教員的相關功能的操作。
3）題庫編輯，系統包含判斷題題庫、單選題題庫、多選題題庫、實操題題庫，教員在獲取權限后可編輯或修改題庫題目?jī)?nèi)容、及答案等相關信息。
4）學員管理，教員可通過該項目對數據庫內注冊學員信息查詢，對異常信息進行查找刪除等操作。
5）測評參數的設置：對考核的時間設置，對各題型的分值、答題數、最大隨機數范圍進行設置。實操題分為手動發題和隨機發題兩種功能，手動發題時在對應教員設置的故障中按照從低到高的順序進行發題，隨機發題時按照題數與最大隨機數隨機出題。當所有參數設置完成后發送考核開始，設備電源接通，學員才能進行登錄。
6）結果查詢：可查詢本輪考核結果，可打印當前考核結果，或保存結果。存盤數據的查詢，可查詢所有存盤數據庫的存盤結果，可打印或保存。
2、學員系統及功能
1）學員注冊：學員通過注冊將學號及姓名注冊到對應的數據庫中，學號重復將無法注冊，只有正確的注冊了相關信息的學員才能進入考評。
2）學員登錄：只有在教員發送了開始的任務后學員才能登錄，輸入學號即可登錄系統，如果學號沒有注冊將無法登錄。
3）進入考評系統：學員登錄成功后右上角顯示相應的學號及姓名，出現雙擊進入字樣，當準備就緒后雙擊該字樣進入考評，同時計時開始，當答題時間到達設置的時間時系統自動交卷。
4）考評隨機系統：該系統內理論性題按教員設置的規則隨機出題，即每次答題的題目的前后順序、內容都會不一樣。實操題在隨機出題時也會按照該方法出題。
5）考評檢查系統：除實操性題目外其他題型在考核時間范圍內可以進行向上向下檢查的。實操題無法實現向上向下檢查功能，即答完一題直接跳轉至下一題。
6）考評設備題規則：即實操題，該題目按照手動設題或隨機發題規則實現出題，出題按答完一題發一題的原則，即一次下發一個故障，不管答題結果是否正確直接解除該故障并跳至下一題設置該題故障。故障查找到后直接按照說明，和原理圖上的編號或名稱輸入，即線號或元件代號即可完成答題。
7）考評評分規則：按照教員設置的分值，和答對題目進行計算各項目的分?jǐn)?shù)相加即本輪考核的成績，考核結束后會在學員窗口短暫顯示考核分?jǐn)?shù)。
二、功能概述：
1.本實訓系統有三部分構成：供配電硬件系統、供配電監控系統和實訓部分。
2.整個樓宇自動化系統中所有設備的供電由本實訓裝置提供。進線采用兩路三相四線400V進線，正常工作時，由一路電源向全部用電設備供電，另一路為暗備用不投入運行，當運行電源發生故障時，另一路備用電源自動投入。
3.通過各種電量傳感器，對整個用電系統的總電量參數監測：進線三相電流和總功率、配電母線三相電壓以及各配電線路電流。
4.下位機部分：采用DDC控制模塊實現數據采集與控制，采集電量傳感器測量的電量，控制各斷路器的分、合閘。
5.上位機部分：采用力控組態軟件，與下位機DDC控制器采用LONWORKS總線通信。上位機界面中可整體監測供配電系統結構，并可實時分析和打印各類電量數據，并可提供 對電力網絡出現的故障告警并快速定位和采取相應措施。
三、技術規格：
1.輸入電源：三相四線（AC 380V±10% 50Hz）
2.工作環境：溫度-10℃—+40℃ 相對濕度<85% 海拔<4000m
3.裝置容量：<5.0kVA
4.外形尺寸：1800mm×700mm×1800mm
5.絕緣電阻：＞3MΩ
6.安全保護：具有漏電自動保護功能
四、實訓項目:
1.常用配電設備認知與應用
2.電量傳感器認知與應用
3.智能建筑的供電運行方式線路組建與操作
4.典型樓層配電運行方式線路組建與操作
5.供配電系統中運行線路狀態的現場監測、抄表和控制
6.備自投聯動運行控制和調試
7.應急電源配電線路運行和聯動控制
8.配電線路功率因數補償運行控制
9.與消防自動報警系統的聯動控制
10.供配電監控系統運行調度實訓
