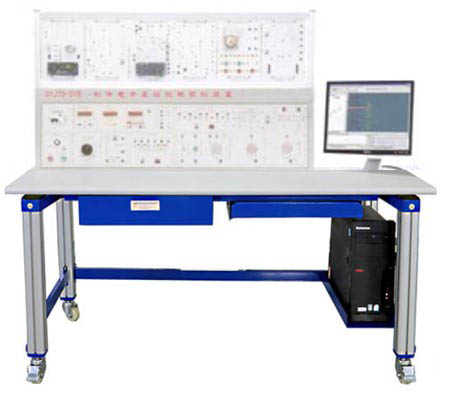

HYKTDQ-6制冷電子基礎技能實訓裝置

“制冷電子基礎技能實訓裝置”根據勞動和社會保障部組織編寫的《制冷設備維修工》職業技術、職業資格培訓教材研制生產的，可以用于對初級制冷設備維修工、中級制冷設備維修工、高級制冷設備維修工考核及電氣控制線路、實用電子線路進行實際操作，從而使學生的操作技能得到提高。該實訓裝置不僅可供學生學習鍛煉，有利于開展技能鑒定、考核工作，更是制冷設備維修工技能考核的理想設備。本實訓裝置適用于大中專、高職高專、技工院校制冷專業等開設的制冷基礎、制冷設備維修工、空調器維修、制冷裝置及自動化、空調設備及維修、空調技術、空調器微電腦電路檢修等專業課程。

實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所、制冷類專業《制冷設備維修工（初級、中級）》、《家用制冷設備原理與維修》、《小型制冷裝置》、《小型制冷與空調裝置》、《制冷裝置電氣控制系統原理與檢修》等課程。

一、裝置特點

1. 電氣控制線路或電子線路實訓元件裝在實訓箱中，操作方便、更換便捷，具有可擴展功能
2. 設備設有電壓型漏電保護和電流型漏電保護器，確保操作者的安全；各測量儀表均有可靠的保護功能，使用安全可靠
3. 可進行模擬故障設置，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故。有利于開展技能鑒定、考核工作
4. 實訓連接線及插座采用防觸電的結構，使用安全、可靠、防觸電
二、技術性能
1. 輸入電源：單相三線～220V±10% 50Hz
2. 工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85% (25℃) 海拔＜4000m
3. 裝置容量：＜0.2kVA
4. 外形尺寸：1630mm×730mm×1300mm
三、實訓基本配置及功能
實訓裝置由實訓臺，實訓掛箱等組成:
1. 實訓臺
實訓臺包括空氣開關、電源插座、交流電壓表、交流電流表、溫度表、直流電源、交流電源。
（1） 交流電壓表 測量范圍０～500V，用于實操訓練過程中對交流電壓信號的測量
（2） 直流電流表 測量范圍０～200V，用于實操訓練過程中對直流電壓信號的測量
（3） 溫度表 提供三位半數字溫度表1只，測量環境溫度及實操訓練中待測點的溫度
（4） 直流電源 提供±12V、±5V兩組電源，一路可調直流電源1.3～18V，每路均具有短路、過流保護和自動恢復功能

（5） 交流電源 提供兩組8.5V和兩組17.5V
