HYZLSX-1制冷制熱維修測試綜合實訓平臺

       制冷制熱維修測試綜合實訓平臺是專門為職業院校制冷類專業而研制的制冷制熱實訓平臺，根據制冷制熱類行業中空調與冰箱維修技術的特點，針對空調和冰箱的工作原理、產品組裝、維修和故障診斷等特點進行設計。通過專業的的實訓操作，強化了學生對空調冰箱系統管路的安裝與維修系統調試等的綜合職業能力。通過維修工具、設備進行項目訓練，能提高學生的動手操作能力，計劃組織能力，制冷系統的調試安裝能力，電氣控制電路維修能力等，是現代制冷制熱技能實訓的必要綜合平臺。

 一、技術性能
輸入電源：單相三線 220V ± 10% 50Hz
工作環境：溫度 -10 ℃ ～ 40 ℃ 相對濕度≤ 85% （ 25 ℃ ）海拔＜ 4000m
裝置容量：≤ 2.5kVA
安全保護：具有漏電壓、漏電流保護，安全符合國家標準
外形規格：產品結構外形尺寸：2800×1000×2500mm
二、 系統結構與組產品結構

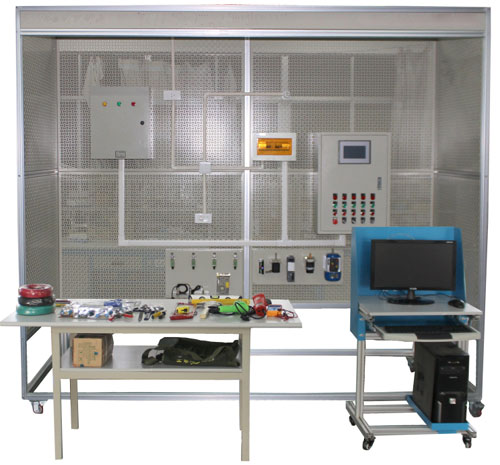

該設備主要由模擬房、實訓冰箱、實訓空調、裝配桌、電腦桌、模塊架、工具配件組成。
模擬房  整體用鋁型材作骨架，中間用網孔板連接。網孔板用2mm厚冷軋板數控沖孔折彎后，表面靜電噴涂；
裝配桌、模塊架用冷軋鋼板精數控精加工而成，表面靜電噴涂。
設備重量：約200kg
三、裝置特點
1.空調系統單元采用真實的1匹制冷機組，與實際教學接軌。整個空調系統真實完整, 與市場上的遙控?zé)岜每照{(diào)的總體結構、性能完全相同。具有制冷、制熱、通風、除濕、溫度、風速選擇、定時、掃風控制、睡眠、自動等功能
2.整套空調系統單元集制冷系統、電氣控制系統、故障模擬系統于一體，系統真實完整,結構清晰、緊湊，與實際空調制冷系統、電氣系統一致，滿足對實訓的要求
3. 空調系統單元直觀展示了熱泵型分體空調的系統結構、工作原理，可清楚的看到制冷循環系統結構及主要部件的實物，系統還配置有交流電壓表、交流電流表、溫度表、真空壓力表、信號燈及發光二極管使整個分體空調系統的實時工作狀態一目了然；主面板中間印有控制系統原理圖，并設有相應測試點；便于教學演示講解及學生對課本知識的理解掌握。此外，管路中設有視液鏡可觀察制冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分。相應部件均有名稱標識
4. 空調系統單元設有室外機部件電氣控制線路接線區域，可完成對電氣連接、壓縮機繞組判斷等，有利于學生將理論應用于實際，并培養學生實際操作動手能力
5. 空調系統單元可模擬故障設置，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故。有利于開展技能鑒定、考核工作。
6、制冷系統單元直觀展示了直冷／間冷式冰箱的系統結構、工作原理，可以清楚的看到制冷循環系統結構及主要部件的實物，便于教學演示講解及學生對課本知識的理解掌握。此外，管路中設有視液鏡可觀察制冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分。
2、制冷系統單元集直冷式、間冷式電冰箱于一體，整個電冰箱系統真實完整，結構清晰、緊湊，與實際冰箱制冷系統、電氣系統一致。同時可滿足對直冷式、間冷式電冰箱實訓的要求。
7、制冷系統單元采用真實的制冷機組(壓縮機、翅片盤管式蒸發器、鋁復合板吹脹式蒸發器、鋼絲式冷凝器等)
8、制冷系統單元設有直冷式／間冷式冰箱電氣控制線路接線區域，可完成不同啟動方式的運行模式，有利于學生將理論應用于實際，并培養學生實際操作動手能力。
9、制冷系統單元可設置模擬故障，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故。有利于開展技能鑒定、考核工作。
四、空調系統實訓項目
初級技工基本技能實訓
制冷系統專用工具的基本操作
制冷系統管件焊接
制冷系統的檢漏
制冷系統的抽真空與充注制冷劑R22
中級技能實訓（設計、安裝、調試及檢修）
空調主控板電路原理
空調電器元件的測量及系統運行
空調器故障與分析
空調檢測與故障分析
五、制冷系統實訓項目：
1.用工具的操作
2.冷系統管件焊接
3.制冷系統試壓及檢漏
4.制冷系統抽真空及充注制冷劑
5.電冰箱電氣線路器件的認識和測量
6.直冷式電冰箱電氣控制線路接線及系統運行
7.間冷式電冰箱電氣控制線路接線及系統運行
8.直冷式電冰箱維修實訓及故障分析
9.間冷式電冰箱維修產訓及故障分析
