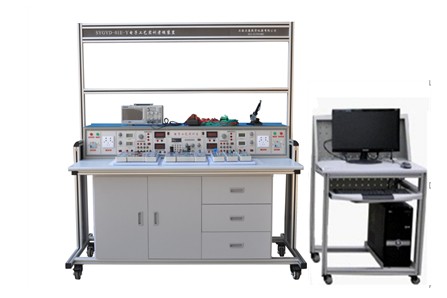

HYGY-71D型電子工藝實訓考核裝置

一、設備概述
      本實驗臺適用于高職高專及高級技師的實驗、實訓要求。 適合職業院校的電子電器應用與維修、電子與信息技術、電子技術應用等專業《電工基礎》、《電路基礎》、《電路》、《電子技術基礎》、《電子電路基礎》和《電子電路》等課程和非電類專業的《電工與電子技術》中模擬與數字電路模塊的數學與實驗實訓，還可以滿足電子實訓；電子元件識別與檢測、電路板焊接、電子產品裝配、電子產品調試、 PCB 板圖的設計等實訓項目。
電工電子創新實訓模塊由透明有機盒及 PCB 板構成，且包括多個組合模塊，為學生提供了一個進行綜合應用、創新實訓，可充分發揮學生潛能的完全開放的平臺。
      配備開放實驗室信息管理系統，為 學生動手能力的培養、分析問題解決問題能力的培養、自主實驗和創新實驗能的培養均需要一個寬松的、開放的、設備齊全的實驗環境。

二、設備技術指標
工作電源：三相五線 AC380V ± 10% 50Hz
溫度：－ 10 ～ 40 ℃；環境濕度：≤ 90% （ 25 ℃）
外形尺寸：長×寬×高 =1600 × 880 × 1825 ㎜
整機功耗：≤ 1.5KW
安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
三、設備功能特點
1 、由驗證書本知識，轉向綜合應用書本知識，實驗、實訓安排以培養能力為主導，以技術應用為目標，接近生產實際。
2 、由學生獨立自主去搭建實驗、實訓電路，各種模塊精心配置，有多個應用組合部件，模塊采用透明有機盒，兼作實物示教，一舉多得。
3 、裝置提供了齊全的各種電源及信號源，以及各種儀表，為學生提供了一個完全開放的，可充分發揮創新潛能的平臺，在此平臺上，可以做電工電子產品線路的安裝調試和排故，還可做技能競賽、課程設計、畢業設計和科技開發；而且模塊維修方便，可放手讓學生操作、試驗，無后顧之憂。
4 、與本裝置實訓項目均經過反復斟酌、精心配置；其中有許多電工電子產品線路，不僅有利于知識的實際應用，而且可以大大提高學生的學習興趣。
5 、本裝置具有各類模塊 156 個，具有廣闊的延伸空間，本裝置可完成 < 模擬電子技術 > 、 < 數字電子技術 > 、 < 電力電子技術 > 等多門課的實驗、實訓項目，這樣可充分發揮本實訓臺的利用率，并可節省實驗實訓場地，性價比大大提高
本設備各個功能模塊功能構成：
1 、總電源
（ 1 ）總電源為單相交流 220V 電源，經空氣斷路器（帶熔斷器及漏電保護），額定電流為 5A ，安全可靠。
（ 2 ）指示燈：電源線接通電網電源后，紅燈亮，表示實訓臺已接入電源。空氣斷路器合
閘后，綠燈亮，表示實訓臺進入正常工作狀態。
2 、可調直流電源
（ 1 ）可調直流電源為 DC0~30V/2A ，并帶過載、短路保護功能，保護的整定值可進行
調節；直流輸出電壓采用 3 位半數字顯示的電壓表（ 0~30V ），直流輸出電流采用 3 位半數字顯示的電流表（ 0~2A ）。
3 、多檔交流電源和穩壓直流電源
（ 1 ）多檔交流電源 3~24V ，七檔，并帶過載、短路保護；當出現過載或短路保護狀態時，
報警指示燈亮，解除過流或短路信號后，需手動復位。
（ 2 ）穩壓直流電源± 5V 、± 12V 四組。
4 、數字電壓表與電流表
3 位半顯示數字電壓表一只（ 0~30V ）和 3 位半顯示數字電流表（ 0~2A ）一只。
5 、功率輸出函數發生器：
1 ）采用直接數字頻率合成（ DDS ）產生高精度正弦波，方波和三角波。采用大屏幕 LCD 顯示輸出頻率、波形，衰減值。
2 ）正弦波輸出幅度≥ 10V, 輸出阻抗 50 Ω，失真度<1% （ 0.1HZ--1KHz ）。
3 ）頻率范圍 :0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率 , 。
4 ）輸出幅度采用電位器調節，正弦波輸出具有 20db,40db 衰減。
5 ）方波占空比可調 , 調節范圍： 1%-99% 調節；方波和三角波采用 TTL 電平輸出。
6 ）頻率計測量范圍 100MHz ，自動換檔。
6 、單片機實驗箱
（ 1 ）中英文雙平臺支持：自主開發的集成環境，提供單步、斷點、連續等豐富的調試手段。內置雙蹤虛擬 PC 示波器，通過集成開發環境可在計算機屏幕上顯示被測試端的輸出波形。同時配備開發應用版和示教綜合版集成軟件，形成了仿真開發與教學實驗相結合的多用途實驗型開發系統，充分激發了學生的動手及思維能力，有效提高了實驗效率、實驗成功率和教學質量；同時支持 Keil 軟件，與嵌入式集成開發環境實現無縫連接！
（ 2 ）獨創的 FlashDown 仿真技術，采用專用下載芯片，可實現 P0 、 P2 總線和 I/O 口全功能。完全自主的多 CPU 兼容技術，對目標處理器的支持從 8051/8751 、 8088 到 PC 計算機，高度智能的后臺監控及 CPU 選擇開關令目標 CPU 的切換靈活自如。
（ 3 ）獨創的 ISA 通用插座設計，充分開放，自由設計，使接口實驗項目由平面到立體無限延伸，可適配 ISA 實驗擴展卡，亦可由學生自行設計實驗模塊，培養獨立設計與動手能力，直接面向課程設計、畢業設計及電子競賽。 PCI 總線實驗支持，強大的 PC 計算機資源與實驗裝置的完美組合，支持 Win9X/2000/NT/XP/2003 及 DOS 操作系統，支持實模式、保護模式下的 I/O 設備、存儲器及中斷的訪問，支持匯編語言及高級語言編程（ PCI 卡需要另購）。
（ 4 ）高效的 PACK 實驗擴展，靈活設計，任意疊加，對創新實驗項目 USB1.1/2.0 、 TCP/IP 、 CAN-bus 等完美擴展支持。
（ 5 ）自帶鍵盤、顯示器，能獨立運行，也可以 PC 機為操作平臺。兩種工作方式任意選擇，均全面支持《單片機原理與應用》等課程的實驗教學。
（ 6 ）系統采用緊耦合多 CPU 技術，用 51 單片機作為系統管理 CPU ， 8032 或 438 作為目標機仿真與實驗 CPU ，其軟硬件資源 100% 出借。
（ 7 ）目標 CPU8032/438 采用主頻為 6MHz ，向用戶提供實驗方式和兩種仿真方式（ RAM 方式和 EPROM 方式）。
（ 8 ）配有二片 RAM61C256 構成系統的 64K 程序空間，地址范圍為 0000H~0FFFFH ，還配一片 61C256 （ 32K ）作為用戶設置的斷點區（ BPRAM ）。
（ 9 ）實驗項目完整豐富，與課程教學緊密結合，同時配有電機、溫控、音響等實驗對象，可支持控制應用類綜合實驗。
（ 10 ）系統接口實驗電路為單元電路方式，電路簡捷明快，采用扁平線、排線、雙頭實驗導線相結合的辦法，進一步簡化了實驗電路連接環節，既減輕繁瑣的連線工作，又提高學生的實驗工作能力。
（ 11 ）通過 RS232 通信接口，在 Windows 集成軟件的支持下，利用上位機豐富的軟件硬件資源，實現用戶程序的編輯、編譯、調試運行，提高實驗效率。
（ 12 ）具有調試手段，系統全面支持硬件斷點，可無限制設置斷點，同時具有單步、宏單步、連續運行及無限制暫停等功能， 100% 保護用戶現場，返回監控。
五、本設備可以完成的實訓項目
數字電子技術綜合應用
項目一基本邏輯門電路功能測試
項目二優先編碼器功能測試
項目三二進制譯碼器和數據選擇器功能測試
項目四全加器和超前進位全加器功能測試
項目五數值比較器功能測試
項目六七段碼鎖存 / 譯碼 / 驅動器功能測試
項目七各類觸發器功能測試
項目八雙向移位寄存器功能測試
項目九二 - 五 - 十進制計數器功能測試
項目十二位十進制計數 / 譯碼 / 驅動 / 顯示電路
項目十一可逆十進制計數電路功能測試
項目十二 N 進制計數電路功能測試
項目十三 555 定時器基本應用電路
項目十四微分型單穩態觸發器
項目十五集成單穩態觸發器及其應用
項目十六集成施密特觸發器及其應用
項目十七聲光控制節能路燈電路
項目十八 8 線數據傳輸電路
項目十九 4 位環形計數節拍發生器
項目二十秒脈沖信號發生器
項目二十一伺服電機測速與時鐘脈沖測頻電路
項目二十二救護車 / 消防車聲響報警電路
項目二十三 D/A 轉換器將數碼轉換成單極性、雙極性模擬電壓
項目二十四數控變頻三角波—方波發生器
項目二十五移位寄存器彩燈顯示電路
項目二十六 8 位優先編碼器搶答電路
項目二十七觸摸式密碼電子鎖電路
項目二十八數字鐘電路
項目二十九二位十進制計數符合電路
項目三十交通燈控制電路
項目三十一升 / 降階梯波形信號發生器
項目三十二光電轉換加 / 減計數電路
模擬電子技術綜合應用、創新實訓項目目錄
項目一常用二極管的性能測試及應用
項目二雙極晶體管及場效管輸出特性的測定
項目三單管放大電路的研究
項目四兩極放大電路及負反饋放大電路的研究
項目五助聽器電路的調試（電子產品線路）（綜合應用）
項目六恒流充電電路（場效應管的應用）（電子產品線路）（綜合應用）
項目七三極管放大電路故障排除
項目八整流、濾波及穩壓電路的研究
項目九直流穩壓正、負電源電路的研究
項目十典型復合互補 OTL 功率放大電路調試（電子產品線路）（綜合應用）
項目十一 OTL 功率放大電路的故障排除
項目十二 LM386 集成音響功率放大電路及其應用（電子產品線路）（綜合應用）
項目十三運算放大器基本運算電路
項目十四對由運放器組成的積分運算電路、微分運算電路
項目十五對由運放器組成的電壓比較器傳輸特性的研究
項目十六氣敏傳感器制作煙霧報警器的制作與調試（電子產品線路）（綜合應用）
項目十七方波、三角波和鋸齒波發生器電路的研究與測試
項目十八三角波、方波及正弦波發生器的制作競賽
項目十九 RC （文式橋式）正弦波振蕩器和制作與調試
項目二十電容三點式 LC 正弦波發生器
項目二十一有源濾波電路研究
項目二十二直流—直流（ DC—DC ）集成電壓變換電路的應用與調試（電子產品線路）（綜合應用）
項目二十三恒溫控制電路的制作與調試（競賽項目）（電子產品線路）（綜合應用）
單片機部分
A 、 MCS-51 單片機實訓
軟件部分
1 . 清零程序
2 . 拆字程序
3 . 拼字程序
4 . 數據區傳送子程序
5 . 數據排序實驗
6 . 查找相同數個數
7 . 無符號雙字節快速乘法子程序
 8 . 多分支程序
9 . 脈沖計數（定時 / 計數實驗）
10 . 電腦時鐘（定時器、中斷器綜合實驗）
11 . 二進制轉換到 BCD
12 . 二進制轉換到 ASCII
13 . 八段數碼管顯示
14 . 鍵盤掃描顯示實驗
硬件部分
1 . P1 口亮燈實驗
2 . P1 口轉彎燈實驗
3 . P3.3 輸入， P1 口輸出
4 . 工業順序控制（中斷控制）
5 . 8255A.B.C 輸出方波
6 . 8255PA 口控制 PB 口
7 . 8255 控制交通燈
8 . 簡單 I/O 口擴展實驗
9 . A/D 轉換實驗
10 . D/A 輸出方波
11 . 電子音響
 12 . 繼電器控制
13 . 步進電機實驗
14 . 8253 方波
15 . 串并轉換實驗
16 . 外部存儲器擴展實驗
17 . MCS-51 串行口應用實驗㈠ —— 雙機通信
18 . MCS-51 串行口應用實驗㈡ —— 與 PC 機通信
19 . 溫度閉環控制
20 . 小直流電機調速實驗
21 . 外部中斷（急救車與交通燈）
B 、 8088/8086 系列微機實訓
軟件部分
1 ．清零程序
2 ．拆字程序
3 ．拼字程序
4 ．數據區移動
5 ．數據排序實驗
6 ．找 “ 零 ” 個數
 7 ． 32 位二進制乘法
8 ．多分支程序
9 ．顯示子程序
10 ．鍵盤掃描顯示實驗
11 ．二進制轉換到 BCD
12 ．二進制轉換到 ASCII
硬件部分
1 ． 8255 并行口實驗㈠： A.B.C 口輸出方波
2 ． 8255 并行口實驗㈡： PA 口控制 PB 口
3 ． 8255 并行口實驗㈢：控制交通燈
4 ．簡單 I/O 口擴展
5 ． A/D 轉換實驗
6 ． D/A 轉換實驗㈠：輸出方波
7 ． D/A 轉換實驗㈠：輸出鋸齒波
8 ． 8259 中斷控制器實驗
 9 ．定時／計數器： 8253 方波
10 ．繼電器控制
11 ． 8251 串行通信實驗㈠：自發自收
12 ． 8251 串行通信實驗㈡：與 PC 通信
13 ．步進電機控制
14 ．小直流電機調速實驗
15 ．溫度閉環控制
16 ．音頻驅動實驗
C 、 MCS-96 單片機實訓
軟件部分
1 ．清零程序
2 ．拆字程序
3 ．拼字程序
4 ．數據區傳送子程序
5 ．數據排序實驗
6 ．查找相同數個數
7 ．無符號雙字節快速乘法子程序
8 ．多分支程序
9 ．定時器 1 實驗 —— 定時中斷
10 ．定時器 T1 和 T2 同時產生中斷
 11 ． 80C196 外部中斷實驗
12 ． 80C196 軟件方法產生中斷
13 ．利用 HSI 測脈沖寬度
14 ．利用 HSI 測量單脈沖寬度
15 ．利用 HSO 產生單脈沖
16 ．利用 HSO 產生連續脈沖
17 ．軟件定時器
18 ． 80C196A/D 轉換實驗
19 ．利用 80C196 的 PWM 產生各種波形
20 ．二進制轉換到 BCD 進制轉換到 ASCII
硬件部分
1 ． P1 口亮燈實驗
2 ． P1 口轉彎燈實驗
3 ． P2.6 輸入， P1 口輸出
4 ．工業順序控制
5 ． 8255A.B.C 輸出方波
6 ． 8255PA 口控制 PB 口
7 ． 8255 控制交通燈
8 ．簡單 I/O 口擴展實驗
9 ． A/D 轉換實驗
10 ． D/A 輸出方波
 11 ．繼電器控制
12 ． 8253 方波
13 ． 80C196 串行口實驗
14 ． LED 七段數碼管顯示實驗
15 ．鍵盤顯示綜合實驗
16 ．音頻驅動實驗
17 ．步進電機實驗
18 ．直流電機實驗
19 ．外部中斷（急救車與交通燈）
