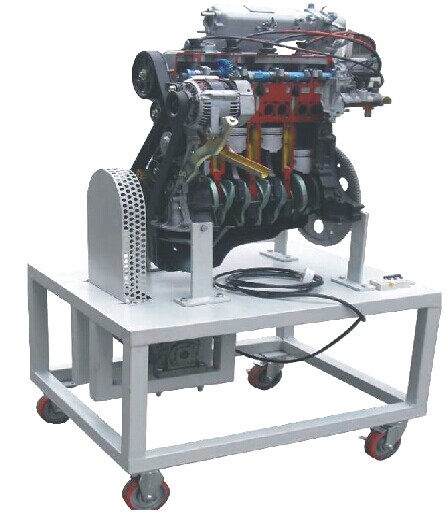

HY-QC719汽油電控發動機解剖動態演示臺（4缸）

【產品簡介】
本實驗臺以桑塔納3000電控汽油發動機實物為基礎，由移動臺架、低速驅動裝置和解剖發動機總成三部分組成。適用于中高等職業學院和培訓機構的汽車發動機構造與維修實訓教學，能夠滿足對電控汽油發動機的結構、工作原理直觀演示的教學需要。

【標準配置】
一、移動臺架
    移動腳輪、臺架、漏電保護開關。
二、低速驅動裝置
    低速驅動裝置包括（驅動電機、減速機、鏈輪和傳動鏈條、防護罩等）。
三、解剖發動機總成
解剖發動機總成（包括傳感器、皮帶、皮帶輪、飛輪）、進排氣系統（節氣門總成、進氣歧管、排氣歧管等）、點火系統（火花塞、高壓線、分電器等）發電機等電器設備。
【功能特點】
一、展示功能：
     合理的深層次解剖（4個缸、缸蓋、水泵、水管、機油泵、油底殼、1個活塞、進排氣管、機油濾清器、發電機等），用不同的顏色分別標識不同的系統和部件，充分展示發動機和附件的外部和內部結構細節。
二、動態演示功能：
    低速驅動令所有運動機件都進行低速運轉（曲軸轉速為10~15轉/分鐘），直接觀察到曲軸、連桿、活塞、活塞銷、進排氣門、凸輪軸、正時皮帶、水泵、機油泵、分電器、發電機等的運動過程和各個系統之間的關聯。
三、自帶漏電保護裝置，具有較高的安全系數；
四、美觀大方，重心布局合理，方便移動教學。
【產品工藝】
A）全部采用數控線切割加工，剖切面平整；
B）采用電鍍、研磨、高壓水砂噴射等工藝，使鐵件和鋁合金恢復原色，歷久常新；
C）剖切面采用磷化、烤漆等工藝，確保顏色亮麗過渡自然，漆面堅固不易掉色。
D）箱式柜使用優質冷軋鋼板折彎成型，采用嵌入折疊式新型結構，無縫焊接，一體成型，造型美觀大方。
E）鋼架結構采用無縫焊接，金屬表面采用高溫噴塑處理，漆面堅固，并帶有腳輪自鎖裝置。
【參數】
尺寸：長X寬X高（mm）750X650X1150
電機：380V       重量：160kg
【實訓項目】
1、發動機結構與原理認識實訓；
2、油發動機電控元件部位的分析；
3、汽油發動機靜態檢測實訓；
4、油發動機各種工況模擬實訓。

解剖及翻轉架系列

用原廠發動機和手動變速器進行剖面處理，全面展示發動機曲軸連桿機構、配氣機構、潤滑機構、冷卻系統、進排氣系統，變速箱離合器、齒輪變速傳動系統、換檔操縱系統的內部結構。
功能簡介：
1 、增加電動機動力，使解剖模型能夠正常運轉、演示曲軸、凸輪軸的轉動、活塞工作；中程，進排氣門的開啟和關閉，配氣正時和正時點火，以及正時機構， 演繹發動機工作循環。
2 、適合汽車發動機工作原理和機械結構的教學，直接展示發動機的工作過程，各部件的運轉，以及各部件的構造和安裝。
3 、便于闡明其機械結構和原理，并對學習汽車發動機的拆裝、檢修、判斷和排除機械故障的實踐，提供明確的標準參照物。
4 、手動變速器解剖件，再發動機帶動下，完美演繹換檔過程，完全可視的檔位變化，方便地理解手動變速箱的工作原理和結構。
5 、利用不同顏色區分氣、油、水路、方便區分各種系統。

桑塔納 2000AFE 發動機解剖演示臺

本田雅閣發動機拆裝臺架

發動機實訓解剖模型

發動機翻轉臺架

自動變速器實物解剖演示臺

手動變壓器解剖演示臺

離合器解剖

以上汽車教學設備僅是本公司部分產品，我公司承接各客戶按圖紙及需要定制業務。
